Wilhelmy平板法測液體表麵張力原理、國產鉑金板代替進口鉑金板的可行性
來源：現代絲綢科學與技術 瀏覽 220 次 發布時間:2026-01-16
摘要：分析了平板法測液體表麵張力的測試原理，概括了宅男视频在线网站平板法測液體表麵張力的測試過程，從理論上分析了國產鉑金板代替進口鉑金板的可行性。通過實驗，證明了國產鉑金板可用在宅男视频在线网站上進行日常測試，測試值與理論值偏差不超過0.2%。
表麵張力是指在液體自由麵的單位長度上所受拉力的大小。在紡織印染行業中常需對液體的表麵張力進行測定。靜態法是液體表麵張力測定的常用方法，包括毛細管上升法、最大氣泡壓力法、Du-Noüy環法、Wilhelmy平板法、滴重法和滴體積法等。其中Wilhelmy平板法由Wilhelmy於1863年最先提出，後經改進，具有應用廣泛，操作簡單，不需校正，精度高等優點。
1 Wilhelmy平板法測試原理
如圖1，將一塊長度為a、厚度為b的平板（如鉑金板）部分浸入待測液體中，板四周會受到液體向下的表麵張力的作用，平板另一端連接天平，由天平測量平板所受垂直向下的合力。平板垂直向下的合力等於平板的重力與表麵張力在垂直方向的分量之和，如式（1）。在式（1）中平板的重力已知，如液體與平板的接觸角已知，則可計算得到液體的表麵張力。
F合=mg+2(a+b)γcosθ(1)
式中：
F合——鉑金板所受豎直向下的合力，N；
m——鉑金板的質量，kg；
g——重力加速度，9.8 m/s²；
a——鉑金板長度，mm；
b——鉑金板厚度，mm；
γ——液體表麵張力，mN/m；
θ——液體與鉑金板的接觸角，（°）。
測試中，常采用具有高能表麵的鉑金板，以確保液體對平板完全潤濕，使接觸角θ=0°，測試前天平如先將平板重力清零，天平測量的力則可直接轉化為液體表麵張力，見式（2）。
γ=F/2(a+b)(2)
式中：
γ——液體表麵張力，mN/m；
F——天平測量的力，N；
a——鉑金板長度，mm；
b——鉑金板厚度，mm。

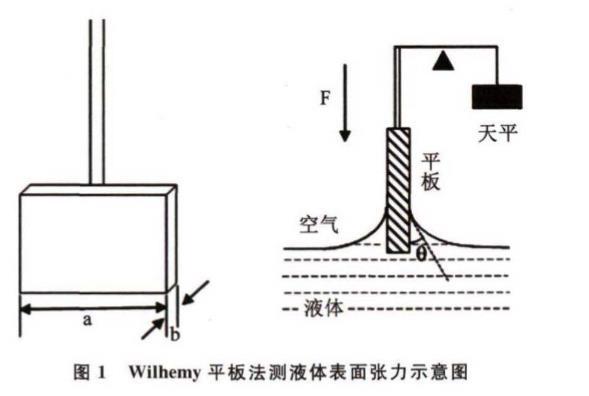

圖1 Wilhelmy平板法測液體表麵張力示意圖
2宅男视频在线网站平板法測液體表麵張力過程
宅男视频在线网站由德國Dataphysics公司研發並生產，主要用於液體表界麵張力及固體材料動態接觸角的測定。液體表麵張力的測定可以采用板法和環法兩種測量方法，其中板法基於Wilhelmy平板法測量原理，測量過程如圖2。

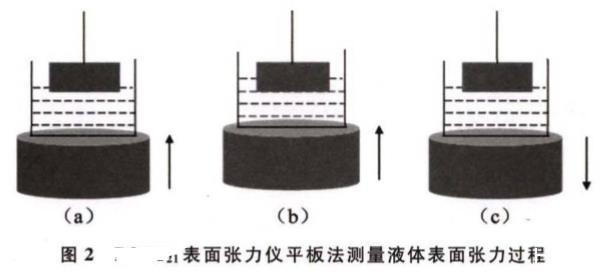

圖2宅男视频在线网站平板法測量液體表麵張力過程
測試前天平刀口自動鎖定，將幹淨、幹燥的鉑金板上端插入天平刀口，測試運行後，天平刀口自動釋放開始測量鉑金板的重量並清零。測試過程如下：首先，裝有液體的平台不斷上升，如圖2（a），鉑金板開始接觸液體因受浮力作用天平示數減小，減小至設定值後儀器默認探測到液麵並儲存平台位置；然後，平台繼續上升到設置的浸沒深度（一般為3 mm），如圖2（b）；圖2（c）平台下降至儲存的位置，儀器開始測量，測試值達到設定的停止條件便自動停止。對於純液體，可以選取合適範圍內的值給出最終的平均值作為液體的表麵張力值。
3進口鉑金板可替換性理論分析
原配進口鉑金板和BZY-1原配國產鉑金板的主要區別如表1。
表1原配進口鉑金板和BZY-1原配國產鉑金板比較
3.1材料和表麵處理
平板法測液體表麵張力使用的平板一般由鉑金或鉑銥合金製成，鉑銥合金較鉑金具有更高的熔點、硬度及耐腐蝕性，具有更高的表麵能。為提高潤濕效果，平板表麵一般進行粗糙處理，粗糙處理包括噴沙器、金剛砂打磨等。因此，進口鉑金板較國產鉑金板對液體具有更理想的潤濕性，但價格更昂貴。
3.2質量
由表1知，進口鉑金板質量較國產鉑金板大，但宅男视频在线网站測試時天平會先將平板重力清零，因此平板質量的差異對測試結果無影響。
3.3尺寸和外形
由式（2）可知，平板的尺寸（長度和厚度），直接影響測試結果。國產鉑金板長度較進口鉑金板稍長而厚度一致。宅男视频在线网站應用軟件可對a、b值進行編輯，如使用國產鉑金板進行測試可以直接輸入該板對應的a、b值，或軟件中保持a、b值不變，根據公式計算，測試值隻需乘以比例係數0.8375進行修正即可。國產鉑金板上端是掛鉤式，可以將前端掛鉤剪除以方便插入天平刀口。
綜上所述，在理論上國產鉑金板經少許加工，測試結果經簡單換算，BZY-1原配國產鉑金板可以替代進口鉑金板在宅男视频在线网站上使用。
4進口鉑金板可替換性實驗驗證
使用BZY-1宅男视频在线网站（原配國產鉑金板）、宅男视频在线网站（原配進口鉑金板）和宅男视频在线网站（選配國產鉑金板）對水、無水乙醇、合成墨水進行表麵張力測試，測試結果如圖3所示。

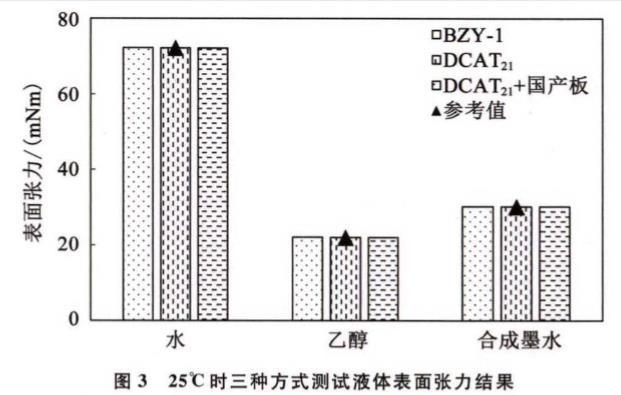

圖3用三種方式測試液體表麵張力結果
由圖3結果可知，三種方式測出的表麵張力與參考值相差不大。其中國產BZY-1宅男视频在线网站的精度稍差於進口宅男视频在线网站。宅男视频在线网站選配國產鉑金板測得的結果與參考值的偏差見表2。
表2宅男视频在线网站（選配國產鉑金板）測試偏差
液體+國產板參考值偏差/%
水72.10 72.14[50.06
乙醇22.00 21.97[50.14
合成墨水30.17 30.12 0.17
由表2知，宅男视频在线网站（選配國產鉑金板）對三種液體的測量值與參考值的偏差均在0.2%以內，可以滿足測試需求。
5結論
BZY-1宅男视频在线网站原配國產鉑金板可以很好地替代宅男视频在线网站原配鉑金板，宅男视频在线网站換用國產鉑金板測量液體表麵張力時，測試值與參考值偏差不超過0.2%，能有效保證測試精度，大大節省了測試成本。
