合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 單萜萜類驅油劑界麵張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 強子誇克相變的表麵張力數值變化研究（一）
> 高分子類助劑主要增效機製及在除草劑領域應用機理
> 不同溫度下純有機物液體表麵張力估算方法及關聯方程（一）
> 溫度及壓強對CO2-NaCl鹽水係統界麵張力的影響（二）
> CO2泡沫穩定性原理、影響因素|CO2-EOR機理與應用前景（一）
> 聚氧乙烯鏈長度調控非離子Gemini表麵活性劑的表麵張力、接觸角（四）
> PG木質素活性劑增產機理、選井條件、應用效果
> 微凝膠顆粒在氣液界麵處吸附動力學及動態方程研究——摘要、介紹、材料及方法
> 內分泌物在膠束中的增溶作用——結論、致謝！
推薦新聞Info
-
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（三）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（二）
> 不同礦漿濃度、粒度、伴生礦物、捕收劑和起泡劑對礦漿表麵張力的影響（一）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（三）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（二）
> 長慶油田隴東地區的CQZP-1助排劑表/界麵張力測量及現場應用（一）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（二）
> 液膜斷裂點與電壓最大值在表麵張力測量中的對比研究（一）
> 表麵張力與表麵張力係數測量：概念、方法與科學意義
> 微重力下二極對非均勻旋轉磁場控製半浮區液橋表麵張力對流的數值研究（下）
聯結基對磺酸鹽型雙子表麵活性劑界麵行為及泡沫穩定性的作用機製（三）
來源：石油學報(石油加工) 瀏覽 167 次 發布時間:2026-01-21
2.2 D2Cn係列表麵活性劑的界麵活性
用旋滴法測量了遼河原油分別加入4種D2Cn 水溶液後的油-水界麵張力，並與油田常用的表麵活性劑PS、AOS作比較，結果列於表4。表中所列數據均是油-水界麵張力動態曲線上的最低值。
表4 遼河原油分別加入4種 D2Cn 水溶液後的油-水界麵張力
| Surfactant | γ/(mN·m-1) | |||
|---|---|---|---|---|
| 0.1% Surfactant | 0.3% Surfactant | 0.1% Surfactant+0.5% Na2CO3 | 0.3% Surfactant+0.5% Na2CO3 | |
| PS | 0.2071 | 0.2682 | 0.0943 | 0.0773 |
| AOS | 0.3090 | 0.3131 | 0.0971 | 0.1022 |
| D2C2 | 0.1022 | 0.1082 | 0.0571 | 0.0621 |
| D2C4 | 0.1822 | 0.1423 | 0.1032 | 0.0811 |
| D2C6 | 0.1533 | 0.1792 | 0.0841 | 0.1352 |
| D2C8 | 0.1151 | 0.1642 | 0.0332 | 0.0451 |
由表4可以看出，遼河原油加入D2Cn水溶液後的油-水界麵張力均低於加入油田常用表麵活性劑PS、AOS的，表明D2C係列的界麵活性高。在實驗采用的4種雙子表麵活性劑及4種不同用量中，質量分數為0.1%、加堿質量分數為0.5%的D2C界麵活性最高。
由表4還可知聯結基對D2Cn係列界麵活性影響的趨勢，即隨著聯結基團長度的增加，體係油-水界麵張力先增加後降低。這是因為當其聯結基團較短時(如D2C2，D2C4)，長度小於斥力所造成的2個離子頭基間的平衡距離，聯接基團鏈被完全拉直，其空間位阻隨基團長度增加而增大，表麵活性劑分子在油-水界麵排列比較疏鬆，因此界麵活性降低;當其聯結基團長度較長時(如D2C6，D2C8)，長度大於2個離子頭基間的平衡距離，聯接基團將卷曲，柔性增強，表麵活性劑分子在油-水界麵的排列更緊密，降低界麵張力的能力增強
2.3 D2Cn係列表麵活性劑的泡沫性能
常溫下4種D2Cn 質量分數為0.2%的水溶液的初始起泡體積與泡沫半衰期列於表5。
表5 D2C係列水溶液的初始起泡體積(V0)與泡沫半衰期(t1/2)
| Surfactant | V0/mL | t1/2/s |
|---|---|---|
| SDBS | 390 | 90 |
| SDS | 900 | 421 |
| D2C2 | 1070 | 453 |
| D2C4 | 1060 | 483 |
| D2C6 | 980 | 381 |
| D2C8 | 920 | 306 |
一般來說，當表麵活性劑分子中的非極性基為芳香基時，由於其分子形狀的不規則，如果不摻加穩泡劑，則起泡小，穩泡性差。但由表5可知，D2Cn係列表麵活性劑分子中雖然帶有芳香基，但起泡性能及泡沫穩定性卻大大提高，這主要是因為D2Cn係列的疏水基為仲辛基，支化度較高，表麵活性大，容易起泡的緣故。
由表5可知，聯接基長度對支鏈疏水鏈型雙子表麵活性劑泡沫半衰期的影響趨勢與文獻報道的直鏈疏水鏈型雙子表麵活性劑的有所不同。隨著聯結基中亞甲基數目的增多，初始起泡體積降低，泡沫半衰期先增加後降低。這主要是因為表麵活性劑的起泡能力與其表麵張力密切相關，故初始起泡體積與表麵張力的變化趨勢一致，隨著聯結基的增長而降低;泡沫的穩定性則取決於液膜的強度及液膜的排液速率，當其聯結基團較短時(如D2C2、D2C4)，聯結基長度的增加有利於離子頭基間的靜電斥力減少，聯接基團的柔順性增加，表麵活性劑分子在氣-液界麵的排列更緊密，液膜強度增大。當聯結基長度繼續增加時(如D2C6，D2C8)，疏水鏈本身為高度支化的碳鏈，整個分子的空間位阻成為影響分子在界麵排列的主要因素，分子排列疏鬆，液膜強度下降，泡沫穩定性降低。
溫度會影響表麵活性劑溶液的初始起泡體積和泡沫半衰期。不同溫度下D2C質量分數為0.2%的水溶液的初始起泡體積和泡沫半衰期隨溫度的變化分別見圖1、圖2。

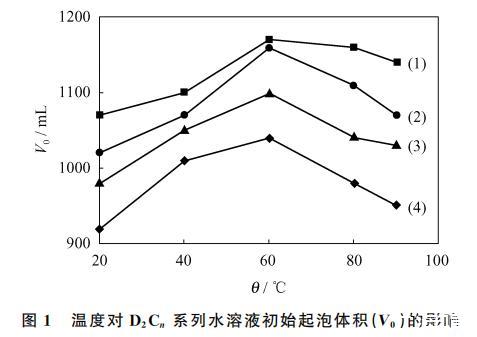

圖1 溫度對 D2Cn 係列水溶液初始起泡體積(V0)的影響

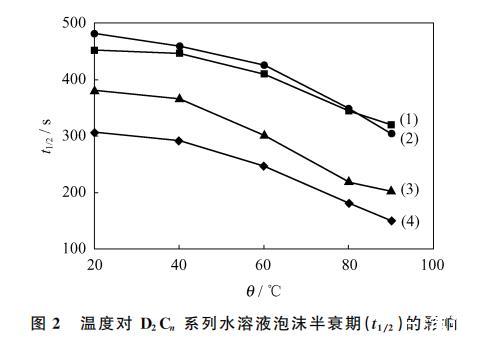

圖2 溫度對D2C係列水溶液泡沫半衰期(t1/2)的影響
由圖1和圖2可知，隨著溫度的升高，D2C水溶液的初始起泡體積先增加，在60℃達到最大值後又有所下降，但是上升和下降的幅度不大;隨著溫度的上升，D2C水溶液的泡沫半衰期顯著下降。這是由於在一定的溫度範圍內，隨著溫度的升高，液體膨脹，分子間距離增大，表麵活性劑分子動能增加，易擺脫水的束縛逃逸到水麵，表麵吸附量增加，起泡能力增強。另外，泡沫在低溫和高溫下的衰變過程不同。低溫時，主要是氣體擴散過程;高溫時，由於最上麵的泡膜上側總是向上凸的，這種彎曲麵有利於蒸發，溫度越高蒸發越快，液膜越來越薄，最後自行破滅，因此泡沫破滅由頂端開始。從起泡體積和泡沫半衰期隨溫度的變化曲線來看，D2C係列中D2C2的變化趨勢最為平緩，即抗溫能力最好。
3 結論
(1)合成了疏水鏈帶支鏈、不同聯結基的磺酸鹽型雙子表麵活性劑D2C。
(2)與傳統單基表麵活性劑相比，D2Cn的CMC降低了1~2個數量級。D2Cn的γCMC與CMC值均隨其分子中聯結基長度的增加而增大。遼河原油加入D2Cn後的油-水界麵張力隨D2Cn中聯結基長度的增加先增加後降低。
(3) D2Cn 係列雙子表麵活性劑具有良好的泡沫性能。隨著D2C的聯結基長度的增加，其水溶液初始起泡體積降低，泡沫半衰期先增加後降低，影響趨勢與含直鏈疏水鏈的雙子表麵活性劑有所不同。 D2Cn 係列表麵活性劑在 60°C 時起泡體積最大，泡沫半衰期隨溫度的升高而顯著降低，D2C2的泡沫耐溫性最好。
