合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 槐糖脂的屬性：脂肪酸底物和混合比例的影響——結論、致謝！
> 彈簧秤測量水的表麵張力係數實驗裝置改進措施及效果
> 基於界麵張力儀和電位儀分析SPF減水劑結構-性能關係（二）
> 水成膜泡沫滅火劑之氟碳表麵活性劑YM-316複配性能及表麵張力測定（下）
> 鍍錫板與塗料的表麵張力不匹配導致印鐵縮孔，怎麽解決？
> 無堿的陰離子－非離子表麵活性劑界麵張力測定及驅油效率評價
> 溫度、截斷半徑、模擬分子數對水汽液界麵特性的影響規律（一）
> 界麵張力主導：殘餘氣飽和度的深部鹹水層CO2封存潛力評估（三）
> 含氟聚氨酯超疏水塗層表麵性能、化學穩定性、耐摩擦性能研究——摘要、實驗部分
> 不同成分、溫度條件下鋼液的表麵張力計算方法
推薦新聞Info
-
> OBS/CHSB複配體係降低界麵張力的協同機理與甲烷解吸增效
> 表麵活性劑複配體係對煤岩界麵重構與甲烷解吸的協同調控機製
> 氧氣參與下銅基觸頭熔池表麵張力演變及其對熔坑形貌影響的衰減機製
> 氧氣作用的銅基觸頭電弧熔蝕：從氧化增重到表麵張力主導的轉變
> 氧氣對直流空氣斷路器銅基觸頭電弧侵蝕的數值模擬研究
> 高含水率乳狀液油水分層預測模型構建與驗證
> 攪拌乳化條件下剪切速率、含水率、CO2過飽和對乳狀液穩定性影響
> 含水率、剪切速率及CO2過飽處理對W/O型乳狀液穩定性影響
> 基於桐油衍生物的複合清潔解水鎖體係製備工藝及性能研究
> 深度分析桐油合成生物基表麵活性劑設計思路、製備工藝和性能表現
無機粒子對TPAE界麵張力、發泡、抗收縮行為的影響（二）
來源：《北京化工大學學報（自然科學版）》 瀏覽 1549 次 發布時間:2024-11-14
1、實驗部分
1.1實驗原料和儀器
1.1.1實驗原料
TPAE（型號4510，ρ=1.07 g/cm3，硬度49 D，硬段含量50%），旭陽集團；Talc（10μm），北京利國偉業超細粉體有限公司；CaCO3（型號NC-60A），泉州市旭豐粉體原料有限公司；CaSiO3（比表麵積140 m2/g，孔徑20~40 nm），山西玉竹科技鈣業股份有限公司；WI（經矽烷偶聯劑KH-560表麵處理），湖北馮家山矽纖有限公司；CO2（純度99.999%），北京順安奇特氣體有限公司。

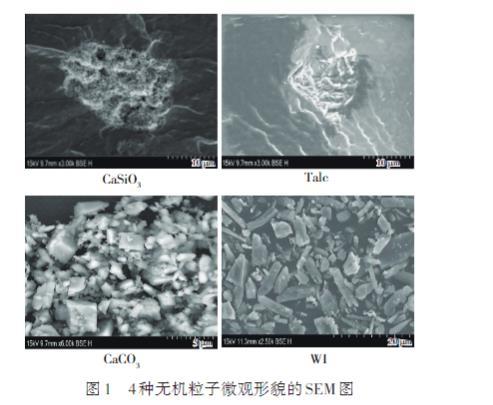

4種無機粒子的表觀形貌如圖1所示，可以看出，CaSiO3顆粒為多孔蜂窩狀結構，Talc顆粒形狀為偏平形，CaCO3顆粒形狀不規則，WI多為針狀形顆粒。
1.1.2實驗儀器
Haake轉矩流變儀；掃描電子顯微鏡（SEM）；真空幹燥箱；界麵張力儀；真密度儀；光學法接觸角儀；模壓機；間歇發泡裝置（實驗室自製）。
1.2 TPAE/無機粒子複合物的製備
將TPAE粒料和4種無機粒子在真空幹燥箱中100℃幹燥8 h，將幹燥好的TPAE分別與4種無機粒子按照質量比98/2的比例依次加入轉矩流變儀中進行混合，溫度為225℃，轉速為60 r/min，時間為10 min。其中，TPAE與Talc、CaCO3、CaSiO3、WI的複合物分別用TPAE-2Talc、TPAE-2CaCO3、TPAE-2CaSiO3、TPAE-2WI表示。將改性TPAE在表征和發泡前再次進行真空幹燥，並通過模壓機製成10 mm×10 mm×3 mm的薄片。
1.3 TPAE泡沫的製備
采用間歇發泡工藝中的熔融發泡法製備TPAE/無機粒子泡沫。先用低壓CO2將高壓反應釜吹掃3次，以去除釜中的空氣和水分。將樣品放入溫度為230℃的反應釜中，並注入CO2氣體，在15 MPa下保壓15 min以保證樣品完全熔融和氣體飽和。隨後將發泡釜的溫度通過風冷形式降至發泡溫度，再保壓15 min以平衡CO2在樣品中的擴散與溶解，最後快速泄壓獲得發泡TPAE泡沫樣品。
1.4測試與表征
界麵張力測試用模壓機將TPAE製成1 mm厚的薄片，再用紅外製樣機將4種無機粒子在大於10 t的壓力下製成1 mm厚的圓形薄片。利用光學法接觸角儀測試出TPAE、Talc、CaSiO3、CaCO3、WI分別與去離子水、二碘甲烷、乙二醇、丙三醇等多種測試溶液的接觸角值θ，每組樣品至少測量3次，測試結果取均值。

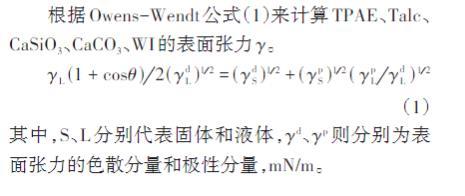

根據Owens-Wendt公式（1）來計算TPAE、Talc、CaSiO3、CaCO3、WI的表麵張力γ。

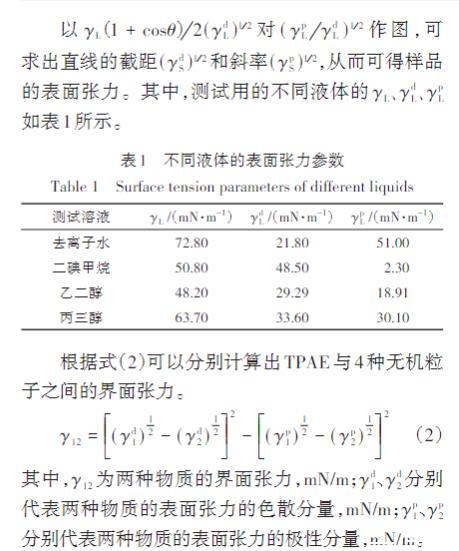

其中，S、L分別代表固體和液體，γd、γp則分別為表麵張力的色散分量和極性分量，以γL（1+cosθ）2(γdL)1 2對(γpLγdL)1 2作圖，可求出直線的截距(γdS)1 2和斜率(γpS)1 2，從而可得樣品的表麵張力。其中，測試用的不同液體的γL如表1所示。
根據式（2）可以分別計算出TPAE與4種無機粒子之間的界麵張力。
其中，γ12為兩種物質的界麵張力，mN/m；γd1、γd2分別代表兩種物質的表麵張力的色散分量，mN/m；γp1、γp2分別代表兩種物質的表麵張力的極性分量，mN/m。
發泡倍率測試發泡樣品的發泡倍率φ的計算公式如下。
其中，ρ0為未發泡試樣的密度，g/cm3；ρf為發泡樣品的密度，g/cm3，根據測試標準ASTM D792-00使用排水法測得。
掃描電鏡分析將未發泡和發泡的樣品裁剪成細長條，用液氮進行脆斷並對斷麵噴金處理，最後放入電子掃描顯微鏡室內，對脆斷麵進行拍照，可得到未發泡樣品的表麵形貌和發泡樣品脆斷麵的泡孔形態。其中發泡樣品的泡孔直徑和密度需要軟件Image J來統計分析，泡孔直徑D計算公式如下。

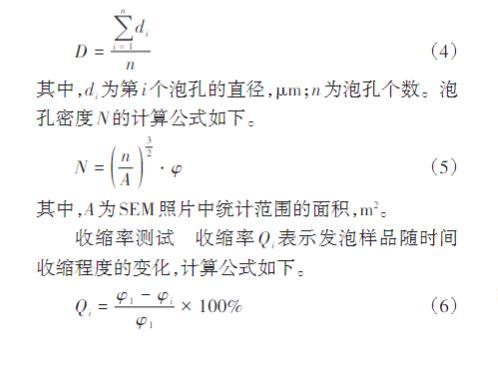

其中，di為第i個泡孔的直徑，μm；n為泡孔個數。泡孔密度N的計算公式如下。
其中，A為SEM照片中統計範圍的麵積，m2。收縮率測試收縮率Qi表示發泡樣品隨時間收縮程度的變化，計算公式如下。
其中，φ1為樣品的初始發泡倍率，φi為樣品隨時間變化的發泡倍率。
開孔率測試使用真密度儀對所有發泡樣品進行測試，測試前應先將設備校正，之後將所有發泡樣品用刀片縱向切開，並均勻地放入樣品池內，基於氣體膨脹置換法對泡沫的開孔率進行測定。
