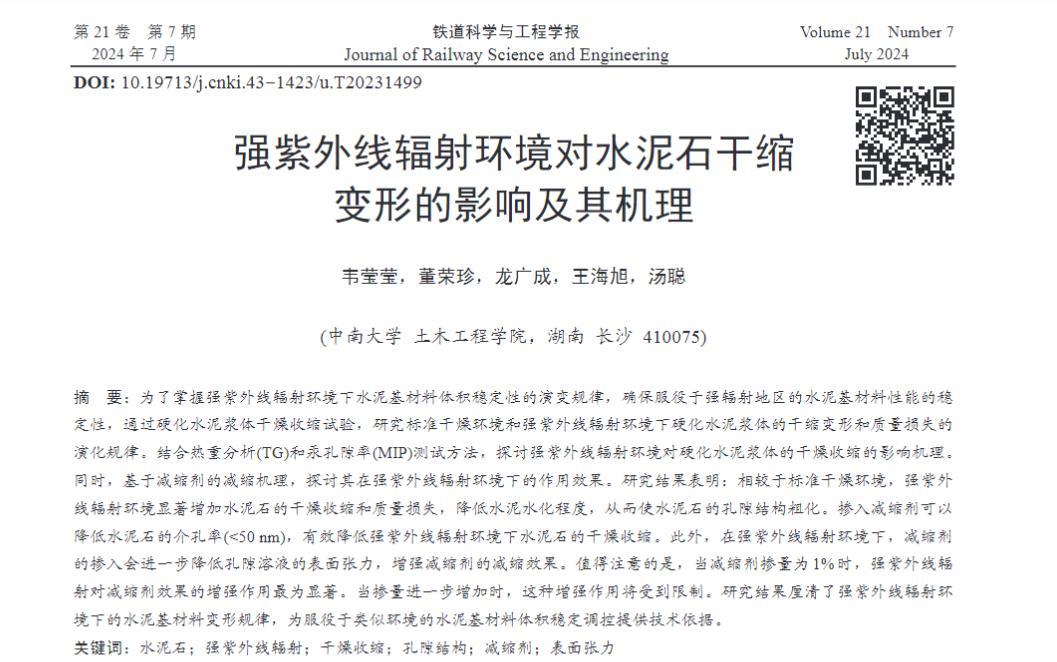

摘要：為了掌握強紫外線輻射環境下水泥基材料體積穩定性的演變規律，確保服役於強輻射地區的水泥基材料性能的穩定性，通過硬化水泥漿體幹燥收縮試驗，研究標準幹燥環境和強紫外線輻射環境下硬化水泥漿體的幹縮變形和質量損失的演化規律。結合熱重分析(TG)和汞孔隙率(MIP)測試方法，探討強紫外線輻射環境對硬化水泥漿體的幹燥收縮的影響機理。

同時，基於減縮劑的減縮機理，探討其在強紫外線輻射環境下的作用效果。研究結果表明:相較於標準幹燥環境，強紫外線輻射環境顯著增加水泥石的幹燥收縮和質量損失，降低水泥水化程度，從而使水泥石的孔隙結構粗化。摻入減縮劑可以降低水泥石的介孔率(<50 nm)，有效降低強紫外線輻射環境下水泥石的幹燥收縮。

此外，在強紫外線輻射環境下，減縮劑的摻入會進一步降低孔隙溶液的表麵張力，增強減縮劑的減縮效果。值得注意的是，當減縮劑摻量為1%時，強紫外線輻射對減縮劑效果的增強作用最為顯著。

當摻量進一步增加時，這種增強作用將受到限製。研究結果厘清了強紫外線輻射環境下的水泥基材料變形規律，為服役於類似環境的水泥基材料體積穩定調控提供技術依據。

引言

隨著人類發展步伐的加快，混凝土工程逐漸向高原地區發展。然而，高原氣候下混凝土結構的收縮開裂問題嚴峻。強烈的紫外線輻射存在於世界各大高原地區，是影響高原地區混凝土耐久性不可忽略的因子。太陽輻射促進混凝土表麵幹燥，從而加速其收縮開裂。JIN等研究發現，太陽輻射導致C-S-H凝膠的結合水含量降低，在低Ca/Si的C-S-H中，太陽輻射引起的幹燥效應更加顯著。強紫外線輻射還會增加水泥漿體的總孔隙率和介孔率(<50 nm)，宏觀表現為水泥砂漿的質量損失率和幹燥收縮率增加。因此，需要采取相應的措施來抑製強紫外線輻射引發的收縮開裂問題。混凝土的收縮開裂往往通過摻入礦物摻合料、纖維和化學外加劑等來控製。

減縮劑(shrinkage reducing admixture，SRA)作為一種具有良好減縮功能的新型外加劑而備受關注。相關研究認為，減縮劑在抑製水泥基材料的幹燥收縮和自生收縮方麵具有顯著效果，是降低混凝土收縮的有效措施。據BIAN等報道，在密封養護60 d後，含1%SRA的砂漿的自收縮率比對照砂漿低15.3%；同時，含1%SRA的混凝土在90 d齡期時的幹燥收縮率相較於對照混凝土下降了21.9%。在類似的試驗中，添加1%和2%SRA的混凝土在7 d齡期的自收縮率僅為對照組的59%和41%；而含1.5%～5%SRA的混凝土在300 d內的幹燥收縮率僅為對照組的15%～60%。然而，目前關於強紫外線輻射環境下水泥基材料幹縮性能的研究成果較少，特別是對化學外加劑在該應用環境下抑製混凝土收縮開裂問題的研究非常有限。

新型減縮劑在強紫外線輻射環境下的減縮效果需要進一步研究驗證。因此，本文對比分析了標準幹燥和強紫外線輻射環境下水泥石的幹縮變形和質量損失的演化規律，闡釋了強紫外線輻射環境下減縮劑對水泥石幹縮變形、水化程度及孔隙結構的影響規律。同時，研究了強紫外線輻射對減縮劑溶液表麵張力的影響，探討減縮劑在強紫外線輻射環境下對於水泥石體積穩定性的作用效果及其機理。
