“表麵張力”對於塗料是個很重要的性能指標，因為塗料的表麵張力與色漆製造、塗料噴塗施工及塗膜質量都有著密切的關係。一般來說，低表麵張力的液體塗料有利於塗膜對基底材的潤濕，便於塗膜的流平，提高塗膜對底材的附著力。

在塗料油墨配方研究領域中表麵張力的測量以前都采用du Noüy（鉑金環）環法、Wilhelm（鉑金）板法。可是在使用基於鉑金板和鉑金環法的表麵張力分析儀來測量高粘度塗料樣品的表麵張力時，鉑金板和鉑金環通常都躺在塗料的表麵，無法全部沉降到塗料的粘性液體中去。即使鉑金板或鉑金環浸入到塗料樣品中去後，在將鉑金環提出液麵時，由於樣品的粘度太大，出現液體可能拉不起來；即使液體被拉起來，鉑金環也會發生形變，計算出的表麵張力存在著較大的誤差。因此以前我在研究開發高粘度的塗料樣品時，一直苦惱找不到一款比較好的宅男视频在线网站來測量高粘度的塗料樣品的表麵張力。現在幸運的是，我在市麵上找到了一款芬蘭Kibron公司的宅男视频在线网站，幫我實現了對高粘度塗料樣品的表麵張力的準確測量。下麵我詳細介紹一下表麵張力的測量過程。

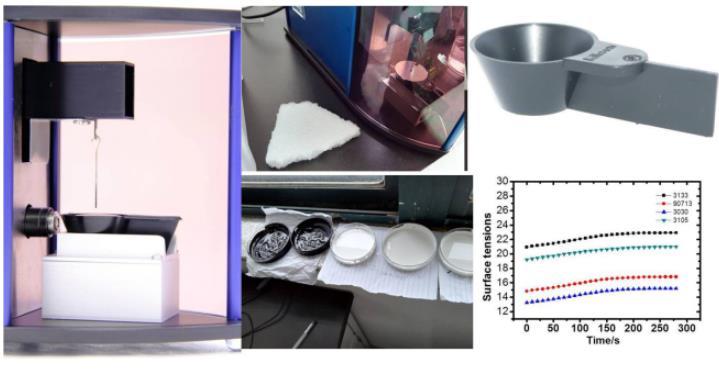

圖1測量塗料的表麵張力裝置實驗圖及塗料樣品的表麵張力數據

我配置了幾組不同成分的塗料樣品，如圖1所示。可以看出這些樣品的粘度都非常大，粘度範圍為1000-15000 mPa.s。該儀器的操作過程很簡單，首先是使用純水（純水的表麵張力為72.8 mN/m）對儀器進行校正，然後依次將樣品（1-2 mL）轉移至一個3 mL的樣品杯中進行測量。從測量數據來看（圖1所示），所配不同類型的塗料的表麵張力值在10-28 mN/m之間。測量開始時該塗料的表麵張力值會隨著時間的推移而變大，大約5分鍾左右逐漸趨於穩定。從圖中的曲線趨勢可以看出，產生這種現象的原因是因為塗料中有機溶劑的揮發，導致塗料的表麵張力變大，從而產生了梯度表麵張力。

這說明該宅男视频在线网站測量的表麵張力數據非常準確，可以準確地測出塗料因溶劑揮發而引起的表麵張力的細微變化。能夠準確地測出表麵張力這樣細微的變化當然與該儀器中的精密分析天平有關，該微量天平靈敏度高（0.2μg）。使用的探針具有良好的表麵潤濕性能，探針的直徑小（0.51 mm），在測量這些高粘度樣品時，不會發生形變，探針很容易紮入到樣品液麵下去，從而得到準確的表麵張力數值。芬蘭Kibron宅男视频在线网站的另一個優勢就是相比於其他類型的表麵張力測量儀，所需的樣品量少（1-2 mL），宅男666网站在使用昂貴樣品來開發新型塗料時可以很好地節省成本。
