目前常見的破乳劑為環氧乙烷-環氧丙烷嵌段聚醚型破乳劑，為了尋找破乳效果更好的破乳劑，破乳劑結構與破乳效果關係的研究非常必要，以往的研究側重於界麵張力、界麵膜強度等較為直觀的研究方法。為簡化影響原油乳狀液界麵性質的因素，本工作單獨使用瀝青質作為原油活性物質配製模擬油，選用兩種典型的嵌段聚醚型破乳劑AE-1和SP169，測定破乳劑與模擬油的界麵張力。

分配係數的測定

首先配製不同質量濃度（ρ=50，80，100，150，200 mg/L）的嵌段聚醚水溶液，分別測定35℃下的界麵張力（γ），繪製γ-lnρ標準曲線。

在具塞試管中加入14.0 mL蒸餾水、6.0 mL模擬油，在一定溫度下預熱20 min後加入嵌段聚醚，使其在油水體係中的總質量濃度ρT=300 mg/L，每隔20 min搖晃具塞試管200次，2 h後立即取下層水過濾除油，測定界麵張力，代入所得標準曲線中，計算得到的水相中嵌段聚醚的質量濃度（ρw）。分配係數（K）的計算見式（1）：

式中，ρo為油相中嵌段聚醚的質量濃度，mg/L（ρo=ρT-ρw）。

兩種嵌段聚醚對界麵張力的影響

兩種嵌段聚醚對油水界麵張力的影響見圖1。由圖1可見，嵌段聚醚質量濃度越高，油水體係的界麵張力越低；當嵌段聚醚質量濃度相同時，SP169破乳劑的界麵張力均小於AE-1破乳劑。

界麵張力降低的過程是油水體係中的表麵活性劑分子間展開競爭吸附，最終在油水界麵達到動態平衡的過程。隨嵌段聚醚質量濃度的增大，體相中的嵌段聚醚分子濃度變大，擴散到界麵附近的分子增多，與瀝青質分子競爭吸附的能力也越強，使得吸附到界麵上的嵌段聚醚分子越來越多，導致界麵張力下降；當嵌段聚醚質量濃度相同時，SP169破乳劑的界麵張力比AE-1破乳劑小，說明SP169破乳劑降低油水界麵張力的能力更強。可能的原因是AE-1破乳劑作為支鏈型嵌段聚醚，它的空間位阻比直鏈型嵌段聚醚SP169破乳劑大，所以在油水界麵上吸附的分子數目少，導致AE-1破乳劑降低界麵張力的能力弱。

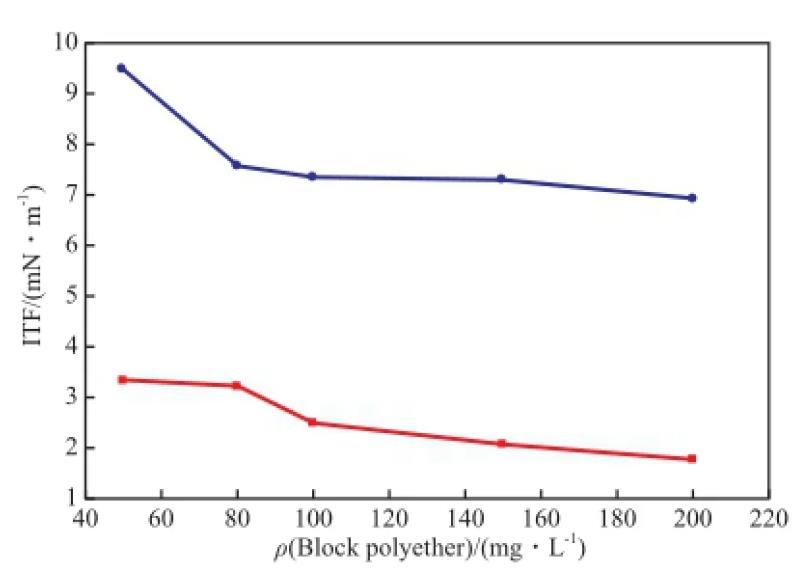

圖1兩種嵌段聚醚對油水界麵張力的影響
